一、概述

產品概述：

FLW34-12/630-20型戶外交流高壓負荷開關，系額定電壓、額定頻率50Hz的三相戶外高壓設備, 用以城鄉架空配電網中分合負荷電流、關合短路電流之用, 也可以開斷變壓器空載電流和一定距離的電纜充電電流。

二、產品特點

FLE34-12主要特點:

1.SF6（純度99.99%）作為開斷和絕緣介質。

2.不銹鋼外殼，采用氬弧焊全封閉焊接，具有良好的防腐性能和密封性能。

3.使用低能耗的儲能電機。

4.可在各種外界條件下使用。

5.重量輕且容易搬運。

6.真正的做到了免維護。

7.氣體壓力降低到0.03～0.07MPa時，開關能自動閉鎖。

8.高強度絕緣性能。

9.裝有防爆安全裝置。

三、技術參數

額定電壓12 KV

額定頻率50 Hz

額定電流630 A

額定短時耐受電流(4s) 20 kA額定峰值耐受電流50 kA

額定操作電壓(控制器) Ac220V

輔助回路額定電壓Dc24 V

機械壽命3000次

使用壽命≮15年（P36）

額定SF6氣壓(25℃)(表壓) 0.12 Mpa

額定SF6年漏氣率≤1%

操作方式彈簧操作（手動/電動）

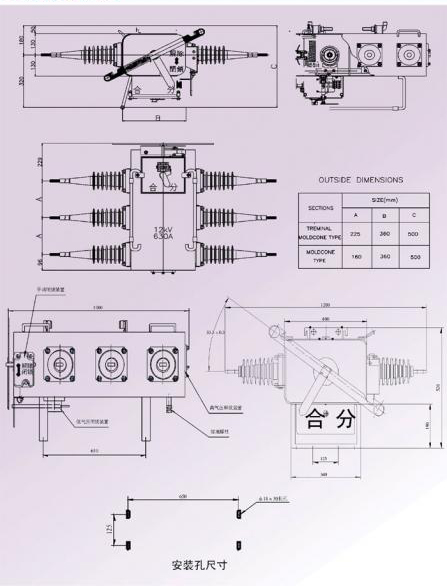

四、產品外形圖
