一、概述

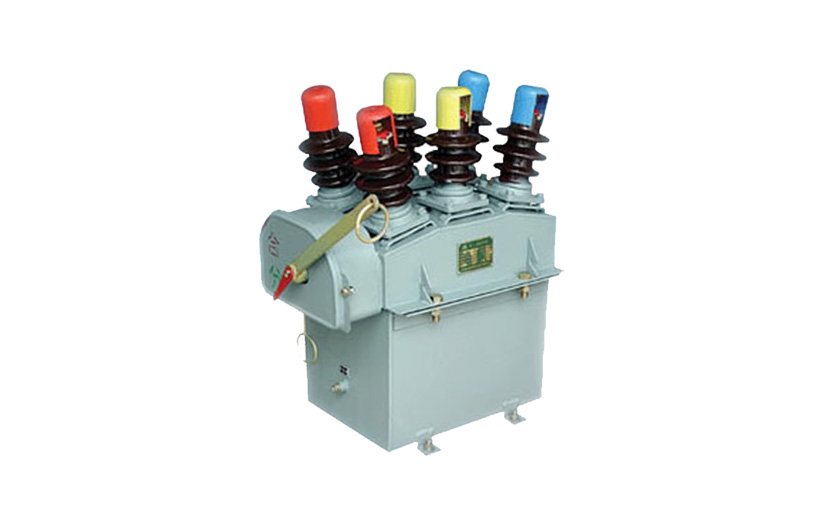

DW10-10戶外高壓多油斷路器是三相交流50HZ的高壓開關設備，適用于城市或農村額定電壓為10KV的電力系統中，作為電力設備和電力線路的控帛保護之用。本斷路器能可靠分合負荷電流，過載電流及短路電流。

二、產品參數

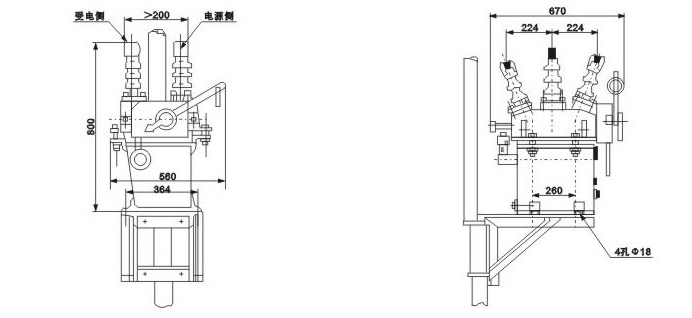

三、結構簡介

斷路器為三相共箱油浸結構，采用插入式鋼鎢觸頭（1型靜頭鑲一片，11型靜觸）。箱內裝有一次過電流脫扣器及延時裝置，當網絡出現故障時能自動脫扣。油兼作滅弧和絕緣介質。手動操動機構裝在箱蓋前段與開關聯成一體。導線穿過固一在箱蓋兩側的繞套管引出。

DW10-10型采用防型瓷套并加大了外絕緣距離。箱蓋與箱體采用全封閉聯接，不需要打開箱體即可在機構罩內調整脫扣電流
