一、概述

1.1 適用范圍

GCS型低壓抽出式成套開關設備（以下簡稱“開關設備”）是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前已被電力用戶廣泛選用。

開關設備適用于電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統、在大型發電廠、石油系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為380V(400V)、（600V）,額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。開關設備的基本形式（見圖1）。

本產品符合：GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC439《低壓成套開關設備和控制設備》標準。

1.2、訂貨須知

訂貨時應提供以下資料：

1. 產品的全型號包括主電路方案號和輔助電路方案號：

2. 主電路系統組合順序圖：

3. 柜體平面布置圖：

4. 輔助電路電氣原理圖：

5. 柜內元器件清單：

6. 電路中電壓、電流、時間等整定參數：

7. 與產品正常使用不符的其它特殊要求。

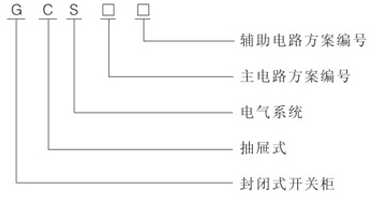

二、 型號及其含義

三、正常使用條件

3.1 周圍空氣溫度：-5°C~+40°C，日平均溫度不高于+35°C。超過時，需要各根據實際情況降容運行。

3.2 海拔高度：2000m及以下

3.3相對濕度：溫度為+40°C時不超過50%：在較低溫度時允許有較高的相對濕度：如+20°C時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

3.4 安裝傾斜度不超過5°C，且整組柜列相對平整（符合GBJ232-82標準）。

3.5 開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

注意:用戶有特殊要求時，可以與本公司協商解決。

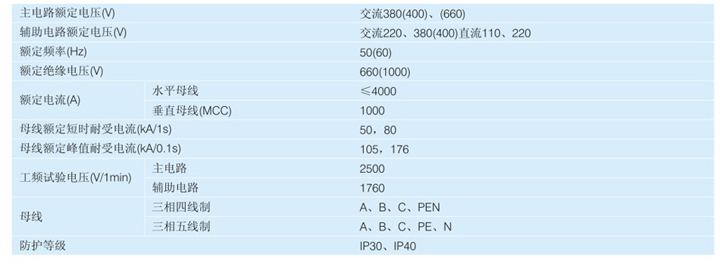

四、主要技術參數
