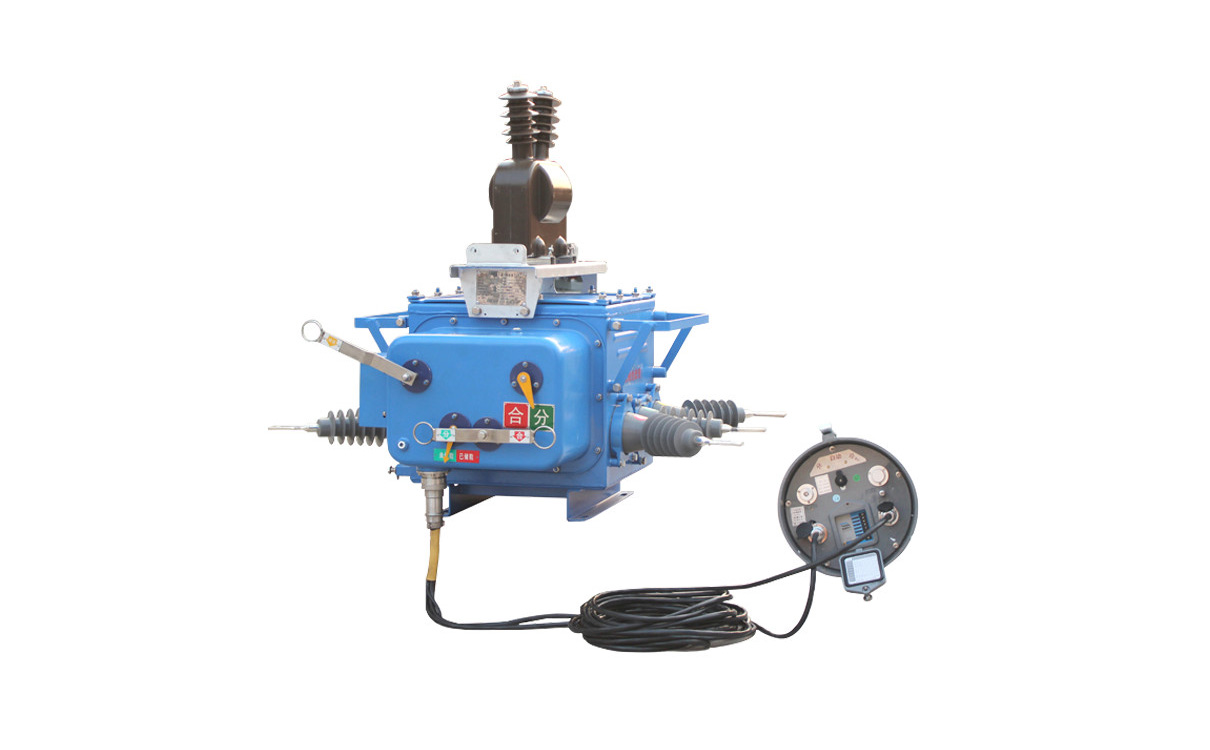

zw20真空斷路器簡單描述

一、簡介

zw20真空斷路器是屬于額定電壓為12千伏以及三相交流50赫茲的戶外配電設備，箱體外殼是采用先進的絕緣氣體進行全方位密封做到防爆絕緣結構技術同時將進出線導管加工處理實現密封性能得到提升，讓設備整體密封性更加完善改良而且內部的充氣氣體不會出現泄漏，也不會受到外界工作環境的任何影響與干擾，能夠長期穩定可靠的保持正常工作狀態運行。

二、功能特點

1、設備可以做到靈活操作讓工作效率得到提高，采用多種模式實現儲能操作分別有手動或電動等。合閘操作能夠做到近距離或遠距離遙控操作更加方便，開斷性能良好能實現短路電流達到三十次操作。

2、zw20真空斷路器操作功率小可靠性和安全性比較高，采用全新的設計理念讓內部的彈簧機構小型化，將部件數量和電機功率都降低較低水平得到整體優化。同時把主回路、元器件以及操動機構等裝置都密封到絕緣充氣氣體當中，不讓它們受到外部因素的干擾做到性能穩定可靠具備免維護特性。

3、設備采用性能優質的絕緣進出線使用橡膠套管讓接線端子之間絕緣離充沛外部絕緣優良使用起來安全，配置了四個遙控操作設置實現遙測、遙信、調節以及控制等功能，安裝方式簡單快速可以采用傳統柱上的方法或者固立安裝方法。

三、結構配置

zw20真空斷路器主要結構組成如下：

1、延時保護裝置：可以對過電涌流現象調整時間避過合閘涌流，調整電流定值和過流動作時間，調整斷電流倍數和速斷動作時間。

2、箱體外殼：是通過特殊加工處理過的金屬材質鑄造而成，同時對其進行噴塑起到防護作用能更加耐腐蝕耐老化，讓氣密性更高密封程度完整使機械強度得到提升。

3、拐臂絕緣套管：絕緣強度高讓電弧爬電比距加大，做到箱體外相間中心距離達到280毫米。

4、彈簧機構：擁有電動手動兩種儲能操作同時分合閘裝置兼備，功能齊全配置延時保護裝置可以具有多種保護功能而且結構設計精巧外形美觀耐用耐老化等優點。

四、工作原理

zw20真空斷路器動作原理都有如下：

1、電動儲能原理：由電動機構將輸出扭矩驅動到小齒輪上，經過鏈條的移動傳至到主軸上的大齒輪上，從而實現對拐臂進行帶動旋轉使得合閘彈簧儲能，當拐臂上面的螺絲壓到下行程開關的時候，會切斷電動機構的電源彈簧儲能完畢。

2、手動儲能原理：由手動儲能傳動機構輸出軸通過它上面的小型齒輪，將旋轉扭矩傳遞給小齒輪使其和大齒輪形成匹配，從而帶動拐臂旋轉使合閘彈簧進行儲能。

3、重合閘原理：當機構釋放出儲能彈簧的能量之后完成了合閘動作那么在次狀態下機構可以重新再次進行儲能動作，儲能之后會處于在已經儲能的狀態一旦跳閘后接到重合閘信號那么機構會再一次的實現自動重合閘操作。

4、過流脫扣原理：當過流脫扣裝置中的過流線圈達到規定的電流時，電磁鐵會發生動作推動脫扣桿使得分閘半軸進行逆時針旋轉，解除束縛從而產生與分閘電磁鐵相同的操作完成設備過流脫扣動作。
